Elmo Platinum Solo Triple Twitter – ультракомпактный контроллер

Увеличение уровня коммутируемых токов и удельной мощности, при сохранении компактных размеров, относится к основным задачам современного производства.

Отвечая этому требованию, Elmo Motion Control, мировой лидер в производстве высокоинтеллектуальных систем управления движением, представляет новую линейку контроллеров из семейства Platinum – Platinum Solo Triple Twitter.

Разработчики компании Elmo добились компактности и удельной мощности, которых еще никогда не было на рынке.

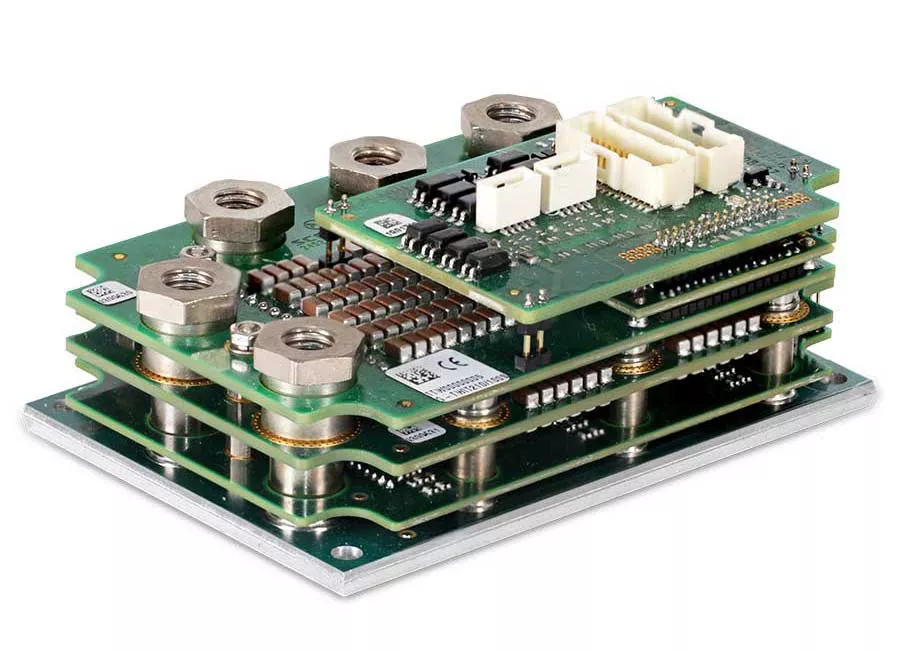

Platinum Solo Triple Twitter – это миниатюрное устройство, с габаритами 55х80х37,6 мм и весом 210 г, обеспечивающее удельную мощность до 17 кВт.

Platinum Solo Triple Twitter, как следует из его наименования, является в три раза более мощным, чем Platinum Solo Twitter и способен обеспечивать до 270 А переменного или постоянного тока на силовом каскаде в продолжительном режиме.

Среднеквадратическая величина трехфазного тока на выходе контроллера составляет до 190 А в продолжительном режиме.

Platinum Solo Triple Twitter, как и все контроллеры семейства Platinum, в полном объеме удовлетворяет последним мировым требованиям к функциональной и эксплуатационной безопасности.

Несмотря на компактный габарит, высокую удельную мощность силового каскада и высокий уровень выходного тока, контроллер полностью соответствует всем требованиям стандартов IEC 61800-5-2 SIL-3, Cat4 PL-e и UL 61800-5-2.

Контроллер оборудован высокоскоростной шиной протокола EtherCAT, обеспечивающей время цикла до 100 мкс, практически нулевую задержку сигнала, высокую помехозащищённость и полное соответствие стандартам сетевой функциональной безопасности FSoE.

Все контроллеры линейки Platinum Solo Triple Twitter оснащены полным комплектом разъемов для подключения входных и выходных силовых цепей, сетевых протоколов EtherCAT, LAN, CAN, RS-232 и USB, протоколов STO.

Входные и выходные цепи контроллера соответствуют требованиям безопасности по стандарту SIL3.

Линейка контроллеров Platinum Solo Triple Twitter включает четыре устройства различной мощности:

• R270/60 (55 В, 270 А)

• R240/80 (75 В, 240 А)

• R210/100 (95 В, 210 А)

• R100/200 (195 В, 100 А)

Все контроллеры имеют индекс R, что указывает на отсутствие поддержки режима краткосрочной работы с импульсами тока, превышающими номинальное значение.

Поддержание максимальных уровней рабочих токов гарантируется при температуре радиатора контроллера менее 85 °C.

Технические характеристики контроллеров линейки Platinum Solo Triple Twitter

Код заказа Постоянный рабочий ток / максимальное рабочее напряжение		R270/60	R240/80	R210/100	R100/200
Напряжение питания (минимальное/ номинальное/ максимальное)	В	10 /45 /55	10 /65 /75	10 /85 /95	20 /170 /195
Максимальная выходная мощность при продолжительной работе	Вт	12 500	15 000	17 000	16 500
КПД при номинальной мощности (в нормальных условиях)	%	99	99	99	99
Максимальное выходное напряжение	% напряжения питания	96	96	96	96
Продолжительный рабочий ток, Ic	А (постоянный ток)	270	240	210	100
Максимальный действующее значение синусоидального тока (Ic)	А	190	170	150	70
Предельное значение пикового тока, в течение 2 сек.	А (постоянный ток)	Максимальный ток на выходе соответствует продолжительному рабочему току при температуре радиатора не более +85°С

Таким образом линейка Platinum Solo Triple Twitter, как и все семейство Platinum, предназначена для обеспечения OEM производителей компактными высокоскоростными контроллерами с высоким уровнем удельной мощности, высокой производительностью и расширенным уровнем интеллектуальности, для создания максимально безопасных, гибко и точно управляемых робототехнических и промышленных устройств.
