Mornsun - производитель импульсных источников питания различных типов

Mornsun (Китай) – известный производитель импульсных источников питания различных типов: AC-DC, DC-DC конверторов, адаптеров, а также IGBT драйверов, изолирующих усилителей, интерфейсных модулей, фильтров (ЕMC, EMI) и LED драйверов.

За последние 20 лет компанией Mornsun зарегистрировано более 600 патентов на собственные разработки и изобретения. Mornsun имеет свои собственные подразделения в Америке и Германии, а также развитую дистрибьюторскую сеть более чем в 40 странах.

Продукция компании Mornsun

Одним из основных направлений компаний является разработка и производство DC-DC преобразователей в корпусах для выводного (DIP, SIP исполнение) и поверхностного монтажа (SMD исполнение), а также на DIN-рейку или шасси.

Линейка продукции представлена в диапазоне от 0,25 Вт до 200 Вт. В рамках модельного ряда представлен широкий выбор продукции, обеспечивающий различные требования потребителя по таким параметрам, как:

• Диапазоны входных напряжений: от 2,97 В до 160 В или от 100 В до 3300 В (источники со сверхшироким диапазоном 10:1)
• Диапазоны выходных напряжений: 3,3; 5; 12; 15; 24; 48 В а также 0-2000 В (высоковольтные неизолированные преобразователи)
• Прочность изоляции: от 1000 до 6000 В постоянного напряжения (либо неизолированные)
• Количество выходов: от 1 до 3-х.

Линейка продукции регулярно обновляется и расширяется.

Линейка IGBT драйверов и источников питания для них

Для решения задач в области силовой электроники (системы сервопривода переменного тока, источники бесперебойного питания UPS, электросварочные аппараты, инверторы и пр.) компанией Mornsun представлена линейка IGBT драйверов и источников питания для них

Основные параметры IGBT драйверов (со встроенным DC-DC конвертором)

• Напряжение питания: 15 В
• Уровень изоляции: 3750 В переменного напряжения
• Напряжения и токи рекомендованных IGBT модулей: 600 В при токах не более 600 А; 1200 В при 400 А; 1700 В при 200 А
• Максимальная частота входного сигнала 20 кГц или 40 кГц
• Количество каналов управления – 1 шт.
• Уровни выходных напряжений и токов +13..18/-7…10 В и ±8

Основные параметры источников питания для IGBT драйверов

• Входное номинальное напряжение: 5, 12, 15, 24 В
• Изоляция в диапазонах: 3000 - 4200 В переменного напряжения
• Выходные напряжения в диапазонах: +15…24 В/ -3…9 или 24/24 В
• Выходные мощности в диапазоне: от 1…7,2 Вт
• Корпус DIP или SIP

Ещё одно направление компании Mornsun - производство модулей преобразования сигналов (изолирующие усилители)

Данные модули используются для гальванической развязки между входом и выходом, обеспечивая тем самым защиту портов от помех и других негативных воздействий. В модулях используется технология электромагнитной развязки и встроен высокоэффективный DC-DC преобразователь. Благодаря этому модуль Mornsun имеет ряд преимуществ: малый температурный дрейф и низкое энергопотребление, а также высокую линейность - в сравнении с традиционной линейной оптопарой. Также имеются программируемые аналоговые изоляционные модули (устанавливаются на Din-рейку) с изолированным источником питания.

Основные параметры модулей

• Тип входного сигнала: 0-20 мA; 4-20 мA; ±20 мA; 0 -2,5 В; ±5 В; ±10 В; 0–5 В; 0–10 В, также возможно подать сигнал с температурного датчика PT100 (-50…+500°C) , либо программируется (для программируемых аналоговых изоляционных модулей)
• Тип выходного сигнала: ±20 мA; 4-20 мA; 0-20 мA; ±5 В; ±10 В; 0–5 В; 0–10 В, либо программируется (для программируемых аналоговых изоляционных модулей)
• Количество аналоговых входов и выходов (для программируемых аналоговых изоляционных модулей): 1вход-1 выход; 2 входа – 2 выхода или 1 вход – 2 выхода.
• Входное питание: 5 В; 12 В; 15 В; 24 В; ±12 В; ±15 В, либо без питания
• Выходное питание: 5 В; 12 В; 15 В; 24 В; ±12 В; ±15 В, либо без питания
• Корпус SIP, DIP, либо на DIN-рейку
• Уровень изоляции в диапазоне: от 2000 до 4000 В

Mornsun производит интерфейсные модули следующих типов:

Внутри модуля установлены приёмопередатчик, DC-DC с гальванической развязкой. Модуль используется для связи между устройствами по промышленной шине, обеспечивая передачу сигнала и гальваническую развязку.

Основные параметры:

• Количество каналов: 1 или 2
• Скорость передачи: от 5 до 5000 Кбит/с
• Количество подключаемых устройств: 32…256, 110
• Напряжение питания: 3,0-3,6 В; 3,15-5,25 В; 11,4-25,2 В
• Напряжение изоляции: 2500 В …3000 В постоянного напряжения
• Тип корпуса: DIP, SMD

Mornsun производит EMC, EMI фильтры общего режима, а также фильтры для защиты от импульсов.

Фильтры общего режима применяются для установки в аналоговые схемы, где требуется снизить шумы и пульсации на входе, а также увеличить устойчивость к помехам. EMC фильтры используются для улучшения электромагнитной совместимости в конвертерах напряжения. Фильтры для защиты используются в DC-DC преобразователях для защиты от импульсов напряжения.

Основные параметры:

• Выходной ток: до 3000 м
• Выходная мощность: 10…30 Вт, 30…75 Вт, 100 Вт
• Входной диапазон напряжений: 9…36 В, 10…75 В, 40…160 В, 0…80 В, 0…40 В, 0…5 В
• Коэффициент ослабления: 20 дБ, 30 дБ
• Тип монтажа: DIP, на Din-рейку или шасси

Mornsun самостоятельно занимается разработкой, производством и поставкой микросхем.

В ассортименте продукции представлены следующие типы микросхем

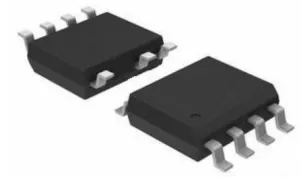

Микросхемы для применения в AC/DC источниках питания мощностью 0,1…60 Вт (на первичной стороне). Имеются варианты микросхем (в корпусе SOP-7) со встроенным MOSFET внутри, либо с возможностью подключения внешнего MOSFET (корпус SOP-8), также некоторые микросхемы поддерживают подключение обратных связей с низкой стороны (по напряжению), построенных на оптопарах.

Микросхемы для применения в DC/DC источниках питания мощностью 0,1…40 Вт с диапазонами входных напряжений 3,3В…100 В. Mornsun производит микросхемы для маломощных DC/DC источников (менее 1 Вт) в корпусе SOT-23-6 и для более мощных DC-DC источников 5-40 Вт корпусе MSOP-8.

Микросхемы для создания интерфейса RS-485. Mornsun также изготавливает интерфейсные микросхемы в корпусе SOP-8. Питание микросхемы производится напряжением 4,5-5,5 В; скорость передачи до 1Mбит/сек. Применяется в промышленной автоматизации, системах измерения, для обмена сигналами на длинные дистанции

Start-up микросхемы. Микросхемы низкого напряжения используются в DC-DC источниках питания с входом 4…85 В. Микросхемы повышенного напряжения используются в AC-DC источниках питания с входом 40…700 В. Рекомендуются для применения в солнечной энергетике, при последовательном включении диапазон входных напряжений достигает 40…5000 В постоянного напряжения.

Области применения продукции Mornsun

• Производство промышленной электроники
• Производство систем безопасности
• Производство оборудования связи, навигации и обработки данных
• Производство фискального и торгового оборудования
• Производство медицинской электроники
• Производство потребительской электроники
